光纖接口類型：
FC 圓型帶螺紋(配線架上用的最多)
ST 卡接式圓型
SC 卡接式方型(路由器交換機上用的最多)
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)
光纖模塊:一般都支持熱插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型
SFP 小型封裝GBIC,使用的光纖為L(cháng)C型（附件為一些跳線實物圖）
光收發器：

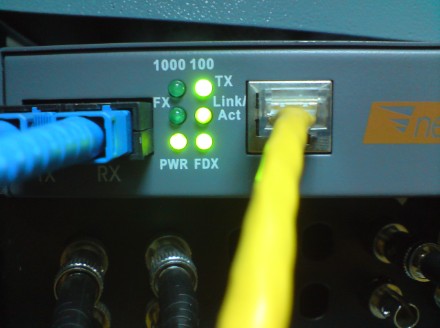

例子1光纖收發器：
左上角——亮時代表1000M速率
右上角——亮時代表100M速率
左中間——亮時代表已接上尾纖，閃爍代表正在傳輸數據
右中間——亮時代表已接上網線，閃爍代表正在傳輸數據
左下角——亮時代表已接入電源線
右下角——亮時代表全雙工速率 ，滅時代表半雙工

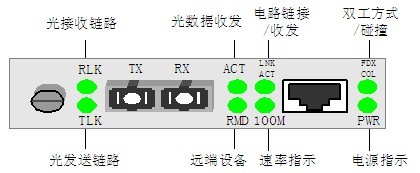

例子2類型光收發器 ：

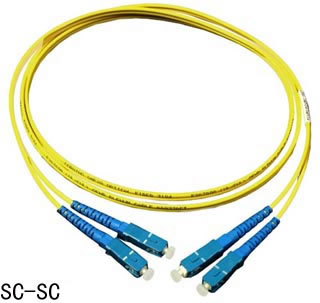

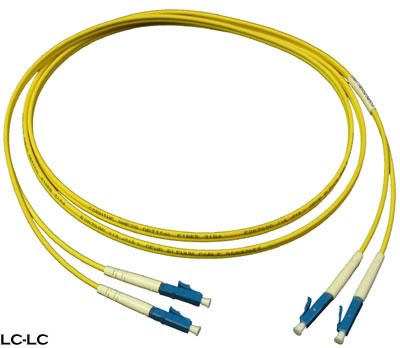

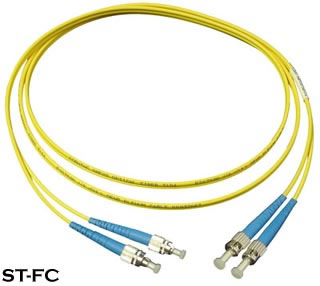

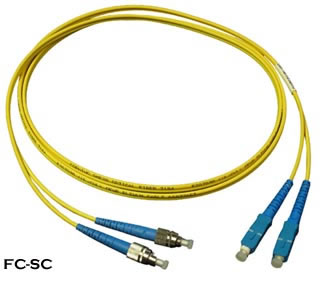

我們列出了一些常用光纖跳線的類型：
